線性滑軌-安裝方式介紹
基準側滑軌的安裝

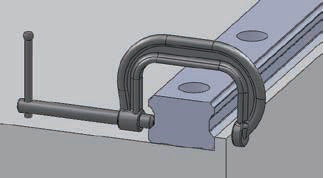

裝配螺絲非正式的鎖緊後，使用小型虎鉗將軌與橫向基準面緊密地接觸，再正式地鎖緊裝配螺絲，根據裝配螺絲之間距，按順序反覆緊固
被動側滑軌的安裝

(1) 用直線塊規的方法
(2) 移動工作台的方法
(3) 仿效基準側滑軌的方法
(4) 使用專用工具的方法
安裝範例圖

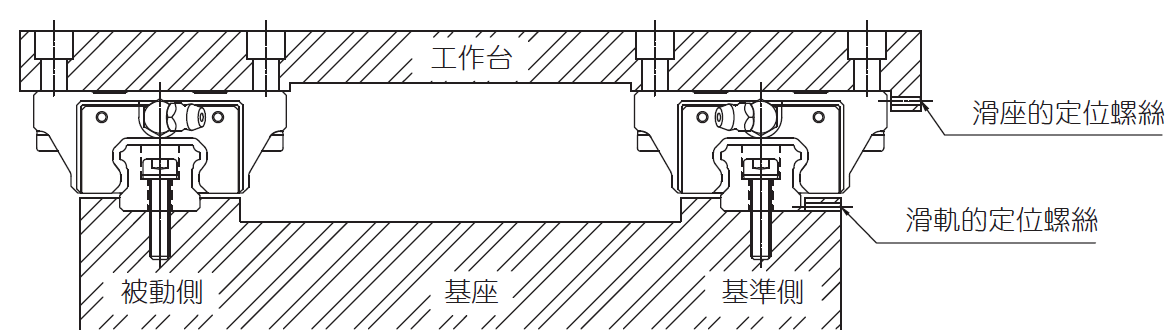

適用於有振動衝擊且高剛性和高精度的安裝範例

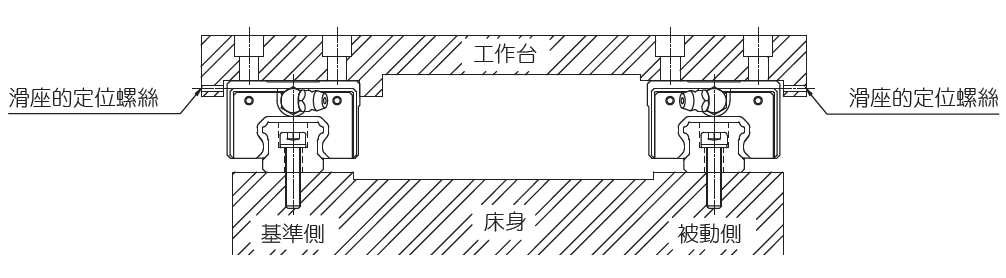

基準側的滑軌無定位螺絲時的安裝範例
線性滑軌-安裝注意事項

1.軌道安裝注意事項

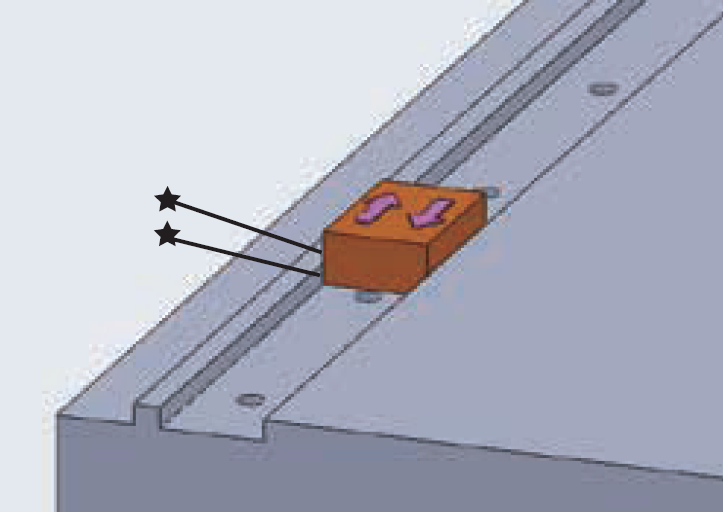

(A) 安裝前務必去除安裝基準面(如符號★所示)上的毛邊、凹痕及污物。

(B) 將滑軌裝在機床上後再鎖緊裝配螺絲，使滑軌與安裝面輕輕地緊靠...

2.滑塊安裝注意事項

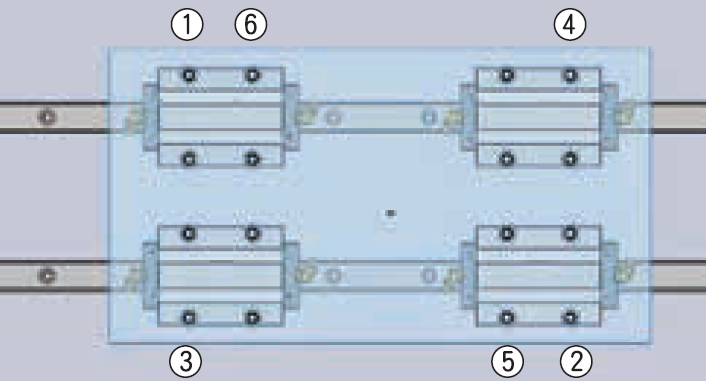

(A) 將工作台慢慢地裝在滑塊上，螺絲非正式鎖緊。

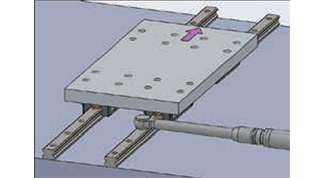

(B) 通過定位螺絲將滑塊的基準側與工作台側面基準面接觸上，使工作台定位...
線性滑軌-常見問題
點擊按鈕，看最佳解決方案！
